3.パーツの配置

　出来上がったパーツを配置していく。

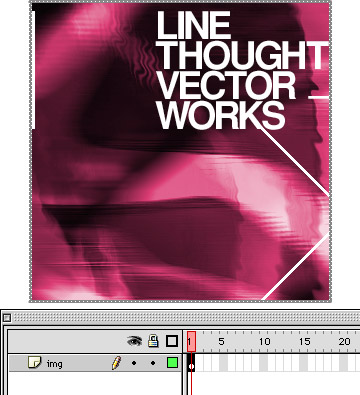

　まずは、前回同様メインのタイムラインにバックとなる画像を読み込んで配置する。
capture

画像を配置した

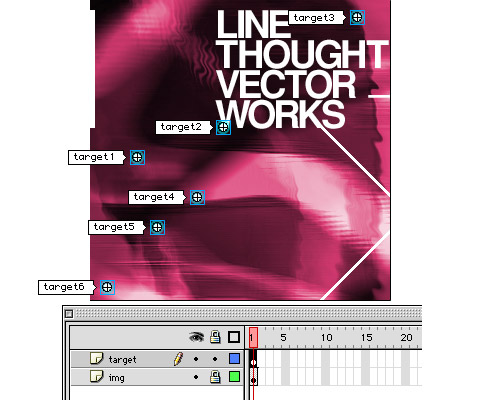

　次に、先ほど作成したムービークリップを配置する。位置は後でまとめて修正するのでインスタンス名をつけるため、選択しやすいようにバラバラに配置しよう。ここでは６個のシンボルを使用するので、シンボルを一つ配置し、残り5個を複製し、図のようにインスタンス名を付けた。
capture

配置したポイントにインスタンス名を付ける

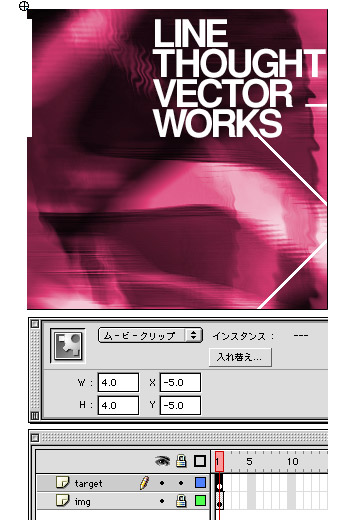

　今回は、再生された時に形状を作成するアニメーション的な動きを付けてアクセントとしたいので、配置した6個のシンボルをステージの外へと位置を変更する。
capture

シンボル6個をステージ外へ移動した

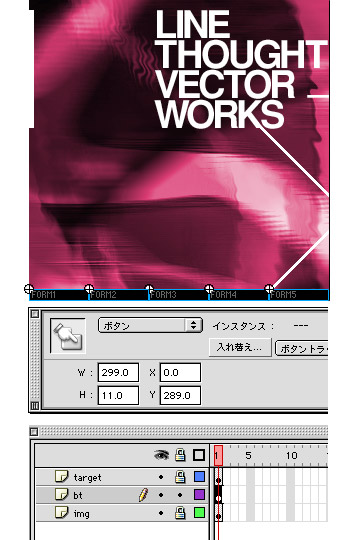

　そして、次に作成したボタンを配置する。今回は、5つの形状へ変化させるので、配置したボタンを4つ複製する。
capture

ボタンを配置した
4.アクションの設定

　今度は仕上げとなるアクションを設定する。
まずは、先で配置したボタンに設定していく。配置したボタンを選択し、図のようなオブジェクトアクションをそれぞれに設定していく。

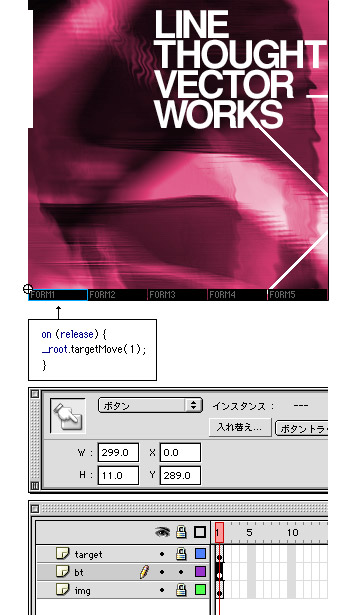

capture

形状１に変化させるためのボタン

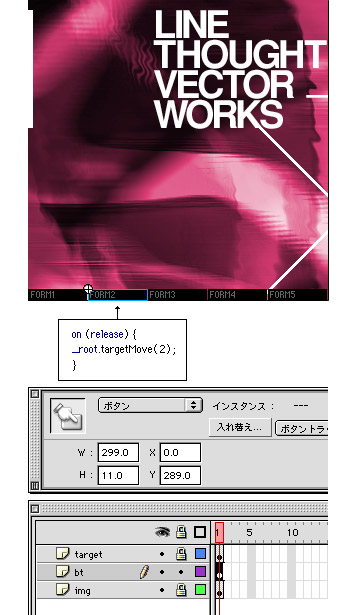

capture

形状2に変化させるためのボタン
capture

形状3に変化させるためのボタン

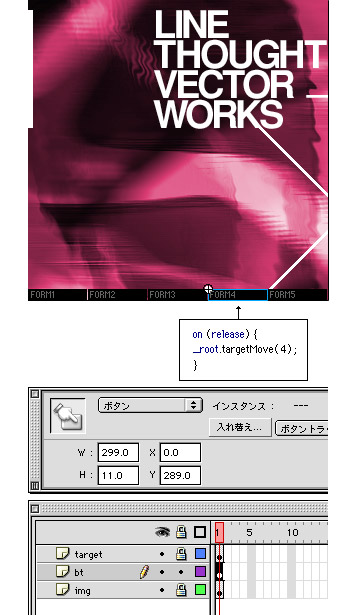

capture

形状4に変化させるためのボタン
capture

形状5に変化させるためのボタン

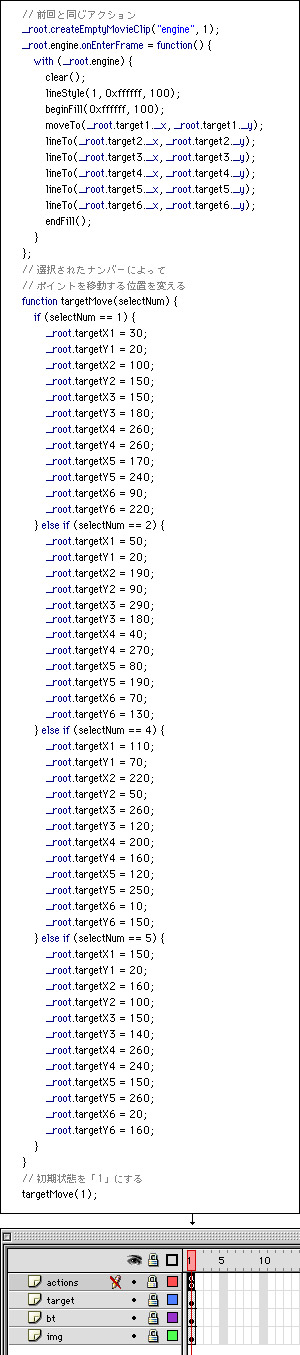

　次に、メインのタイムラインに図のようなフレームアクションを設定する。
　前半は前回と同じ、ラインを描画しその内側を塗りにするアクションだ。その後に、ボタンによって選択されたナンバーによってポイントの位置を変更するための値をここで設定している。「function」を使うことで、「targetMove()」が呼ばれたときのみ実行するようにした。
capture

メインのタイムラインに設定したフレームアクション

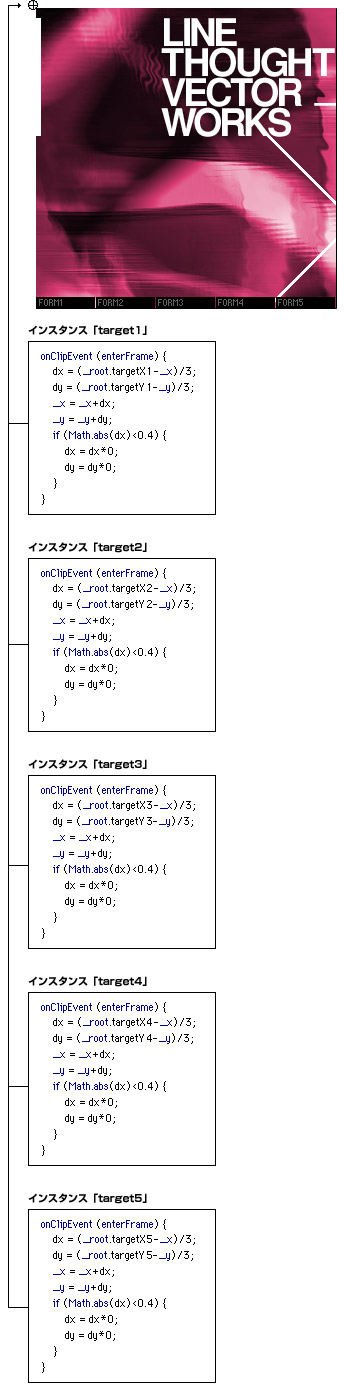

　最後に、ポイント用シンボルにアクションを設定する。これはポイントの位置をスライドさせながら移動させるために行う。
　各ポイントを選択し、図のようなオブジェクトアクションを設定する。
capture

インスタンス「target1〜5」にアクションを設定した
　これで完成した。変化させる形状はフレームアクション内の値を変更して好きな形状になるようにしよう。
VOL.64 [ MX tech 3 : ラインを作成する(2) ]終わり
